Vakuumisolerade rör

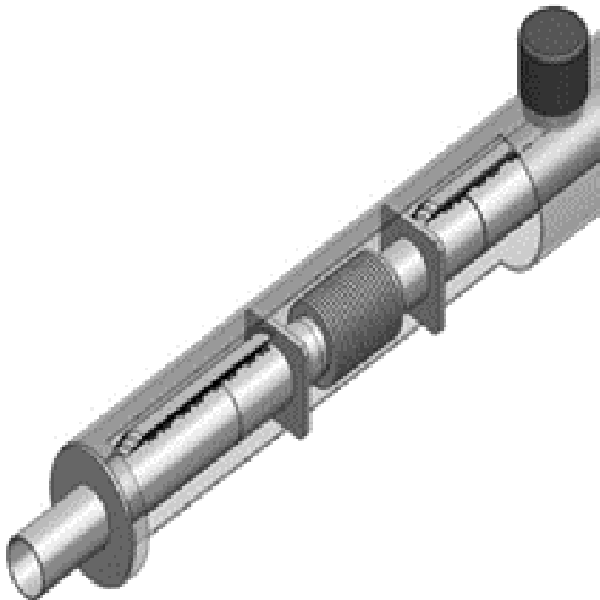

Vakuumisolerade rör för transport av kryogena vätskor är ett alternativ till konventionellt isolerade rör. Ett vakuumisolerat rör kan ses som en lång termos med innerrör där den kalla vätskan strömmar igenom och ett ytterrör. Utrymmet mellan inner- och ytter-rör pumpas ner till ett lågt vakuum. Dessutom lindas innerröret med multilager superisolering för att minimera strålningsvärme till vätskan.

Kategori:

Några fördelar med vakuumisolering jämfört med konventionell isolering, t.ex PU-foam

  • Hållbar, pålitlig konstruktion
  • Förbättrad termisk energieffektivitet. Upp till 50 gånger jämfört med konventionell isolering.
  • Mindre ytterdiameter på det isolerade röret jämfört med konventionell isolering.
  • Minskad risk för kondens på ytterröret
  • Eliminerar risken för korrosion under isoleringen.
  • Eliminerar faran med kondensering och ackumulering av syrgas på innerröret för flytande kväve. För konventionellt isolerat kvavgasrör behöver icke-organiskt isoleringsmaterial användas.
  • För att kompensera för den termiska krympningen vid nedkylning installeras bälgar på innerröret. Detta innebär att ytterröret i princip håller omgivningstemperatur. Detta förenklar rörkonstruktionen jämfört med konventionellt isolerade rör där lyror krävs för att motverka höga spänningar i materialet.

Faktaruta vakuumisolerade rör

Storlekar : DN25 till DN300.
Designtryck: Som standard PN16
Uppfodringshöjd: upp till 1500m
Temperaturområde: ner till -269° C, flytande helium.
Värmeinläck: Typiskt ca. 0.7 W/m i storlek DN50.
Anslutningar: Svetshylsor som vakuumpumpas vid montage eller bajonettkopplingar för enkelt montage utan svetsning eller vakuumpumpning.
