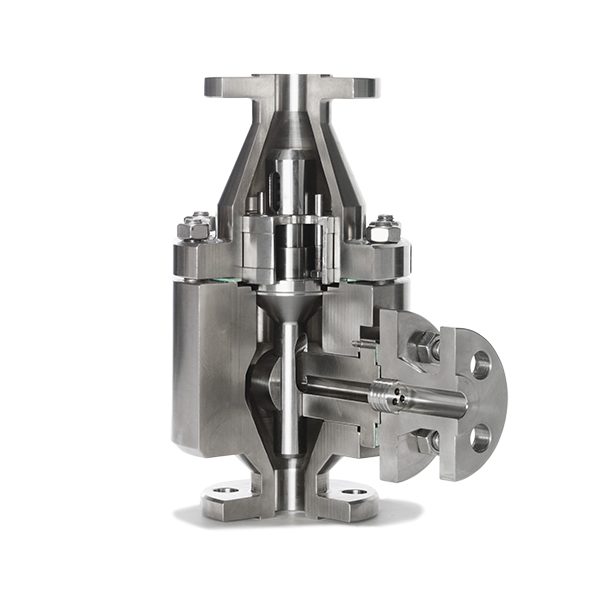

Minflödesventil

En minflödesventil, eller pumprecirkulationsventil som den också kallas, används för att förhindra att en pump körs under sitt lägsta tillåtna flöde. Ventilen är en helt mekanisk konstruktion som för varje enskilt fall designas efter den unika pumpens egenskaper som tryckuppbyggnad, flöde och lägsta tillåtna flöde.

Funktion

Minflödesventilen fungerar genom fjäderbelastad backventil som är helt öppen under normalt flöde och gradvis stängs när flödet minskar. Eftersom backventilen stängs, öppnas samtidigt ett minflödesutlopp i ventilen, och när backventilen är helt stängd går hela pumpens lägsta tillåtna flöde genom minflödesutloppet.
Användningsområdet för denna ventiltyp är till exempel på matarvattenpumpar.

Minflödesventilen förekommer i flera utföranden

I sitt enklaste utförande är en fast strypning monterad i minflödesutloppet. Det går även att få minflödesventilen med en reglerande strypning, samt i högtrycksutförande där tryckfallet genom strypningen sker i flera steg för att förhindra kavitation.

Faktaruta

Dimensioner: DN25 till DN250. DN400 i HighFlowTM utförande
Tryckklass: Upp till PN750
Flöde: 2000 m3/h för DN250
Temperaturområde: -100°C till +500°C
